紧固技术专家毅结特（Ejot）如何依托德国贝格豪森（Berghausen）生产基地，通过测量技术的早期介入、全球标准化以及使用复合式坐标测量机，确保高复杂的塑料、金属复合部件的质量。



汽车行业对零部件的要求持续提高。零部件日益复杂，公差越来越严格，报告文档记录也越来越繁重。毅结特（Ejot）集团位于德国贝格豪森（Berghausen）的创始基地，这里早年生产钉子，如今则制造高精度工程塑料部件（EPC）。该工厂专注于复合零部件生产：采用嵌件注塑工艺制成的零件（触点直接包覆注塑成型），以及面向特种应用的工业螺钉。



要在这个以汽车行业为主导的领域立足，就必须建立一套质量保障体系：该体系并非仅在生产流程末端开展检测，而是深度融入产品开发与生产全过程。全球塑料业务质量管理运营总监Florian Treude及其团队采用兼顾全球标准化与技术灵活性的战略。



复合技术的挑战

在德国贝格豪森（Berghausen）制造的产品远非标准产品。产品主要包括壳体部件以及带有集成触点和附属安装件的复合构件。毅结特（Ejot）全球塑料业务质量管理运营总监Treude解释道：“我们交付的产品本质上就是为客户提供的‘塑料载体外壳’，客户后续会在其中装入电气元件或传感器。”挑战在于细节：连接器接口公差要求极高，通风气道需满足严苛的形位公差。





以通风气道为例，单个零件图纸上标注的尺寸最多可达 500 项。对于 4 腔或 8 腔模具，所需采集的测量数据量会相应增加。尽管通过规范使用形位公差标注可以简化图纸：一个位置公差有时便可替代三项独立的距离尺寸。但这同时也对测量工程师的专业能力提出了更高要求。Treude表示：“拿一把卡尺直接测量的时代已经过去了。”

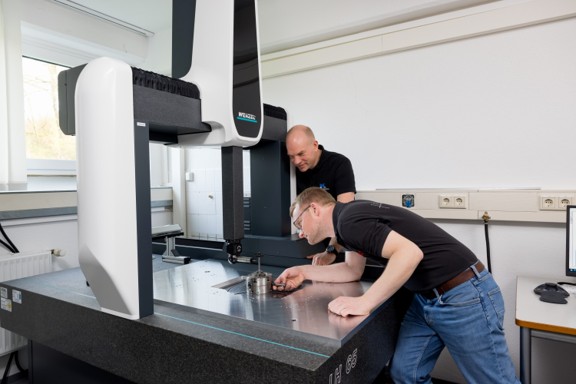

在毅结特（Ejot）公司这台新的温泽测量机上，转台直接内嵌于花岗岩平台中



测量策略始于第一个零件之前

为了在这种复杂性情况下节省时间和成本，毅结特（Ejot）将质量管理流程大幅前置。测量策略的协调通常在第一个零件从注塑模具中脱模之前就已经开始。这里的一个关键要素是 3D 打印技术的应用。“最理想的情况是测量策略已与客户协调一致，并且我们有一个 3D 打印样件，”团队测量工程师 Jan Peter Kroh 解释道。“这个 3D 打印的样件会被寄送给客户，由客户进行对标测量。这样便可在正式模具完工前，比对测量数值并统一测量策略。”这就规避了直到首批量产部件生产出来时才发现双方测量基准不一致的风险。坐标测量机的离线编程与量产测量并行进行，从而在量产启动时程序已经就绪。



测量技术详解：



· 硬件：在集团的不同生产基地共有7台坐标测量机，其中包括温泽LH/XO系列以及带集成转台、用于齿轮测量的新型复合式测量机。

· 软件：WM | Quartis（接触式 / 扫描测量）、WM | Gear（齿轮测量）。

· 特点：将第四轴集成至花岗岩平台中，实现常规体积测量 & 齿轮的复合式测量

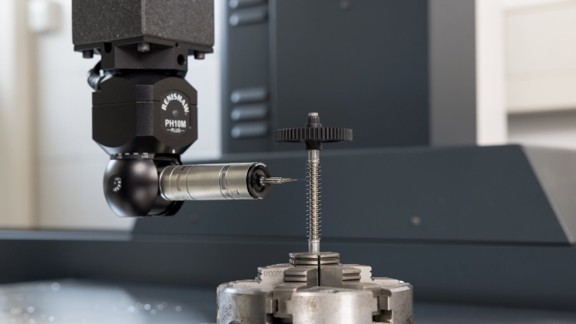

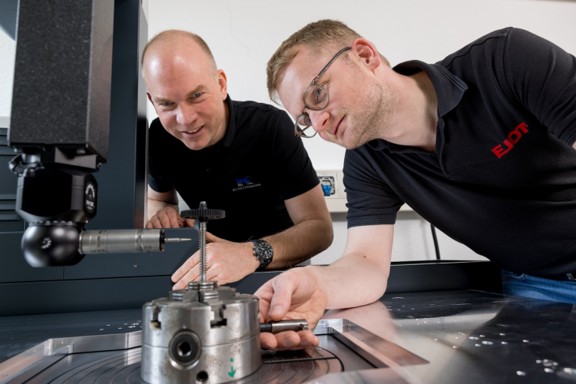

这台全新温泽测量机的转台直接内嵌于花岗岩平台，下沉深度约 0.5 mm。这使得一方面可以完成常规体积类测量，另一方面可以通过第四轴测量复杂的齿轮几何形状（如：直齿、斜齿或蜗杆等）。



因此我们拥有了一台适用于多样化应用的测量机：规则几何、自由曲面以及齿轮几何形貌，”这位测量工程师确认道。温泽软件WM | Gear (Analyzer)可以直接在检测报告中详细评估齿廓和渐开线。这种灵活性进一步证明了这项投资的合理性，因为该机器不仅可用于特殊任务，还可用于为批量生产业务减负。





毅结特测量室的设备在全球范围内共有七台测量机



技术跃进：第四轴

毅结特（Ejot）在贝格豪森（Berghausen）测量室中的众多测量设备见证了过去二十年的技术演进。项目始于 2007 年首台测量机，如今全球范围内已增至七台设备。长期合作伙伴温泽一路见证该发展历程：从单一的接触式测量发展到扫描测量。毅结特（Ejot）本次最新的测量设备投入，是为应对产品组合变化：需要对齿轮几何形貌（例如调节驱动装置所用齿轮）实现高精度测量。但毅结特（Ejot）并未采购一台专用齿轮测量仪，而是选择了复合式解决方案。



标准化作为全球杠杆

毅结特（Ejot）一项重要成功要素是在全部厂区推行严格标准化。Treude 强调：“我们的目标始终是实现全球标准化，各地统一操作指导及流程。” 这一点在测量技术方面尤为重要。



同型号的温泽测量机除贝格豪森外，也部署在中国、波兰工厂。依托统一落地的产品组合，这些厂区现已可开展齿轮几何形貌测量。



“优势显而易见：通过统一的 WM | Quartis 软件平台，测量程序和策略可在各生产基地之间无缝交换。”Treude 解释道：“当某处测量负荷较高时，我们可以寄送工件，通过 IT 架构传输程序，快速完成协同检测。”复杂测量任务的技术支持同样可以跨区域组织实施。



融入生产日常

尽管测量室配备了高端检测设备，但与生产的衔接仍不可或缺。毅结特（Ejot）采用三级检测方案：

为了缩短周转时间，坐标测量机的操作便捷性得到了优化。操作人员可以通过快速选择面板调用相应的装夹方案，并借助基于图像的操作界面启动对应的测量程序，无需深厚的软件专业知识。



总结：毅结特（Ejot）已为未来做好准备。融合接触式精密测量、光学测头（微小特征检测），并支持使用扫描数据修正模具，构筑稳固基础。数据贯通与全球统一测量体系证明：质量管控不再仅仅是筛选不良件，而是全球价值链的核心组成部分。
