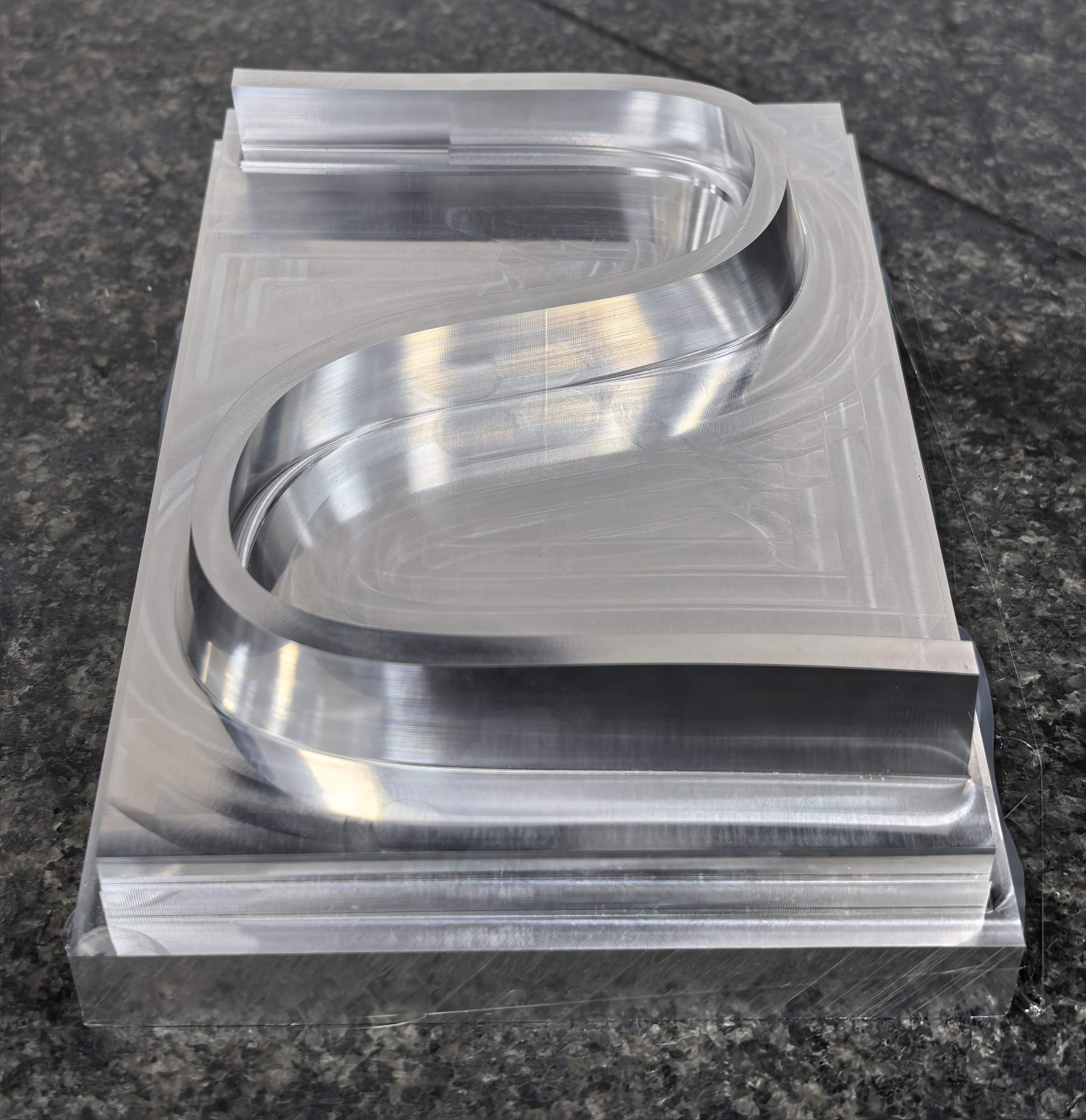

“S件”是我国自主研发的五轴联动数控机床精度检验标准试件，现已成为国际标准（ISO 10791-7）和国家标准（GB/T 39967-2021）。 它并非普通零件，而是一种专门设计用来“考验”五轴机床综合加工能力的标准测试件。切出来的S件到底合不合格、误差出现在型面的哪一段、背后对应机床的哪一项短板，最终都要靠三坐标测量机用一组真实数据来判定。温泽三坐标测量机搭载REVO五轴扫描测头在测量S件上拥有着得天独厚的天然优势，使得S件的测量变得简单、高效、准确。

一、温泽五轴测量解决方案：LH系列三坐标 × REVO五轴高速扫描

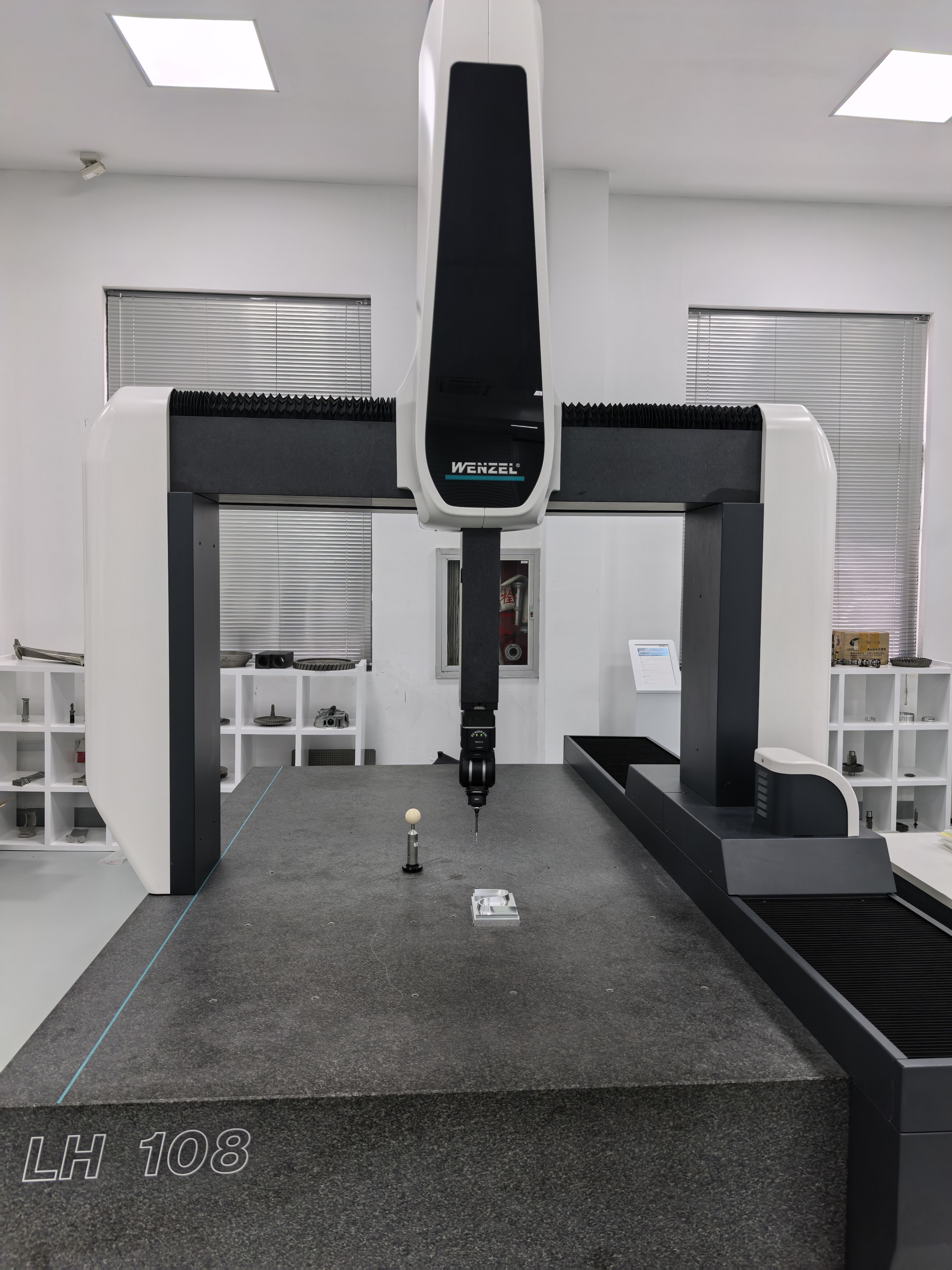

（一）机身：全花岗岩结构，先把“底盘”做扎实

温泽LH系列三坐标测量机的一个鲜明特点，是各运动轴均采用花岗岩材料，并与花岗岩床身上一体研磨的气浮导轨构成整体结构。花岗岩天然尺寸稳定、内阻尼好、热膨胀系数低，各轴采用同一材料意味着在车间温度波动下，整机热变形高度一致，配合主动温度补偿，能把环境带来的系统误差压到很小。再加上高分辨率光栅尺闭环定位，温泽LH系列可实现稳定的超高测量精度。

（二）测头：五轴联动扫描，再把“超跑引擎”调教好

REVO五轴扫描测头在S件测量中解决的是“怎么测”的问题。它的核心思路是把高速扫描的动作从测量机三轴转移到测头自身：扫描过程中，测头的两个旋转轴沿型面做高速、无极分度的摆动跟踪，而测量机三轴只沿一个方向做相对缓慢、平稳的进给。这样一来，真正“跟着型面跑”的是惯量小、动态响应快的测头，测量机大运动的动态滞后被显著削弱，从而在很高的扫描速度下仍能保持稳定的测量结果。

同时，测头角度无级可调、一次标定后即可在很大角度范围内保持高精度测量，大幅减少了测针更换和重新标定的时间。

二、报告

下面这份报告，就是温泽LH系列三坐标测量机搭载REVO五轴测头对一只试切S件实测后输出的型面色谱图。S件正反两个直纹面各提取两条型面曲线，从Curve_1至Curve_4四条，工程师可以非常直观地看出哪里的轮廓度有超差，为调整加工机床参数提供数据支持。

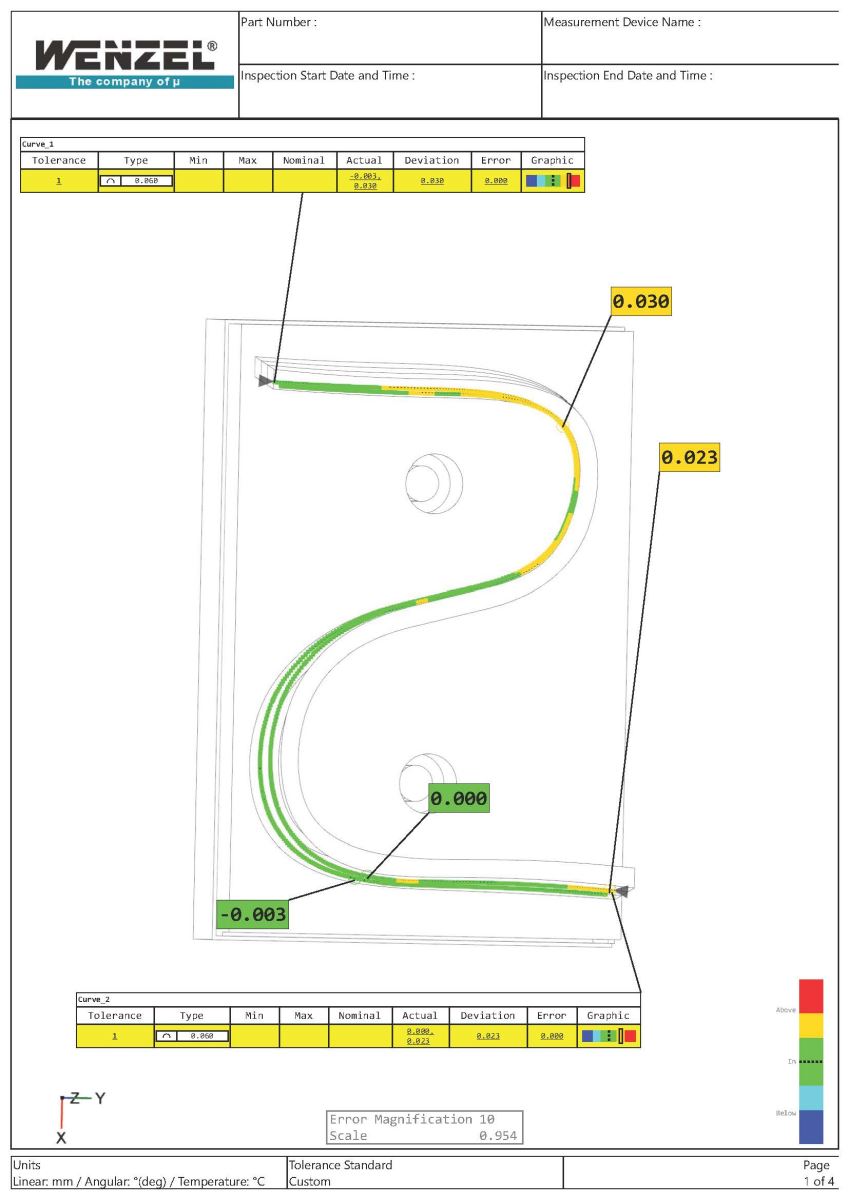

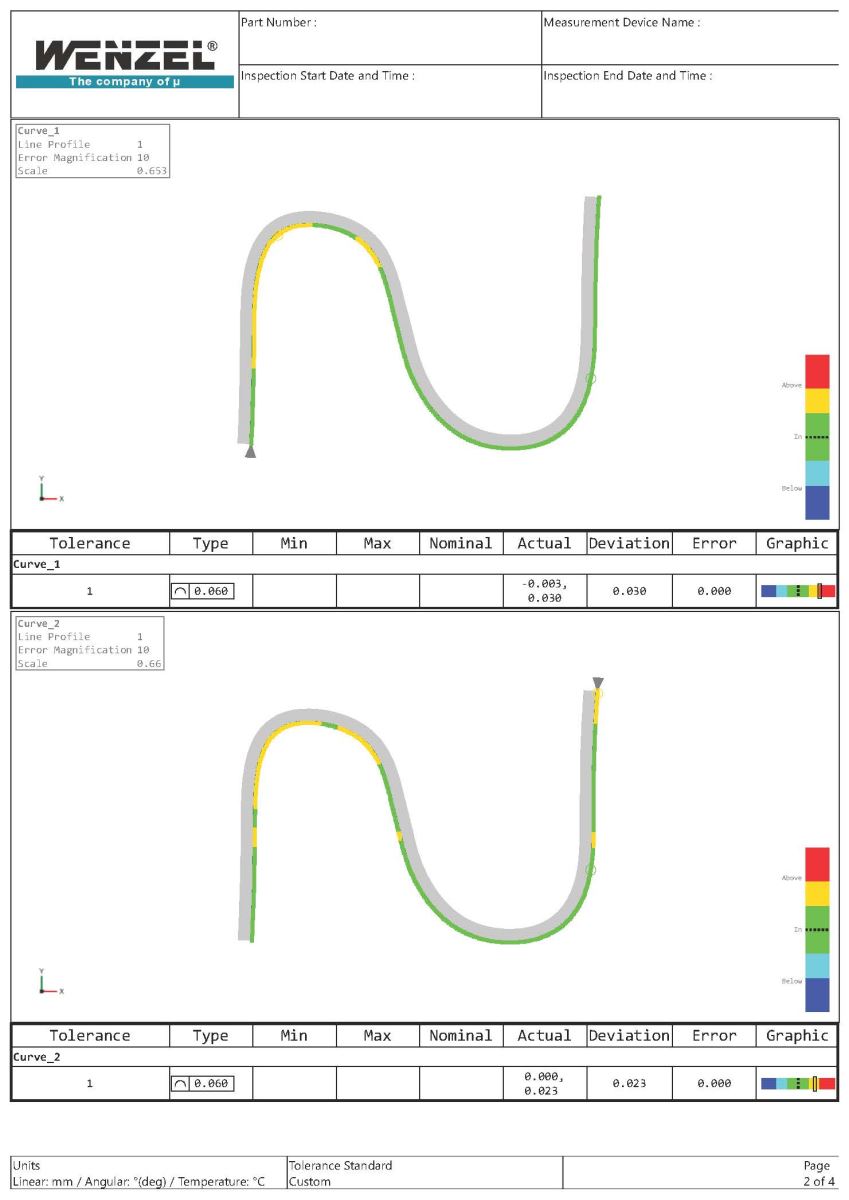

图1  S件正面两条型面曲线（Curve_1、Curve_2）的扫描偏差色谱图

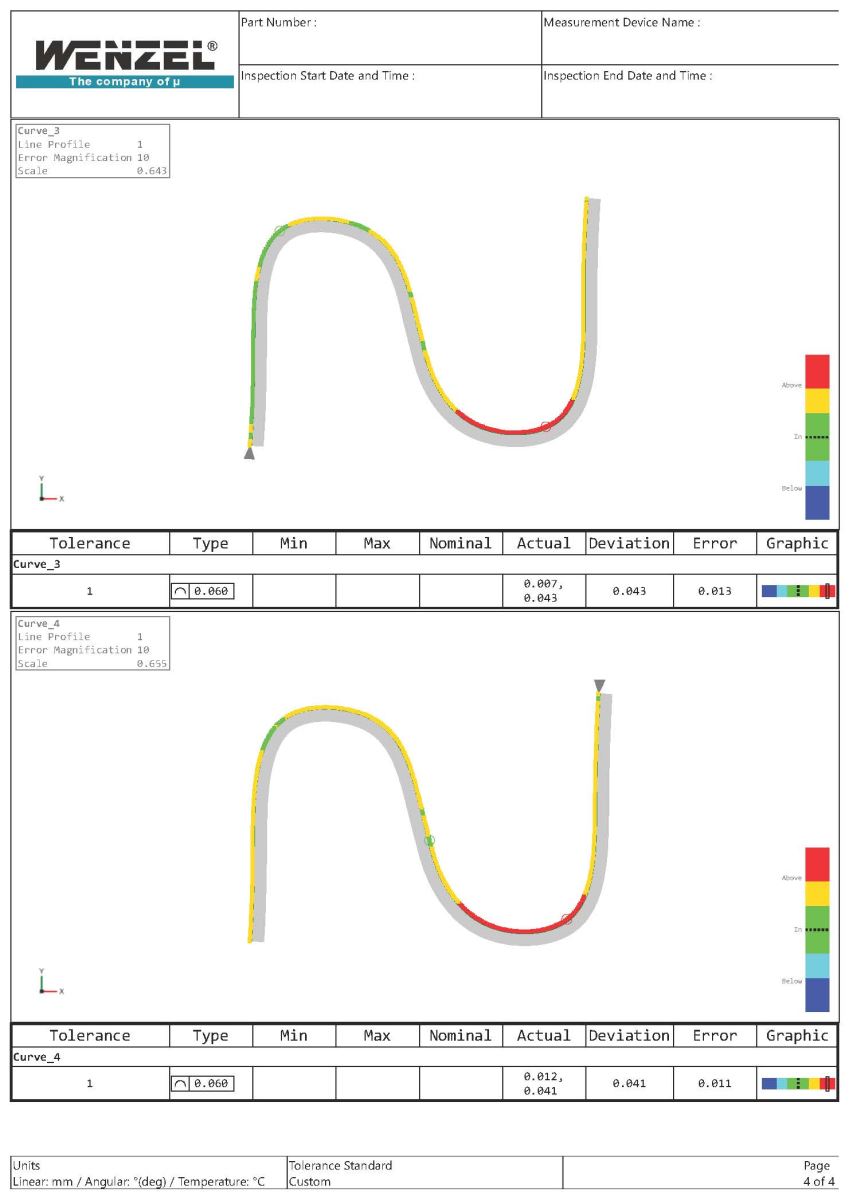

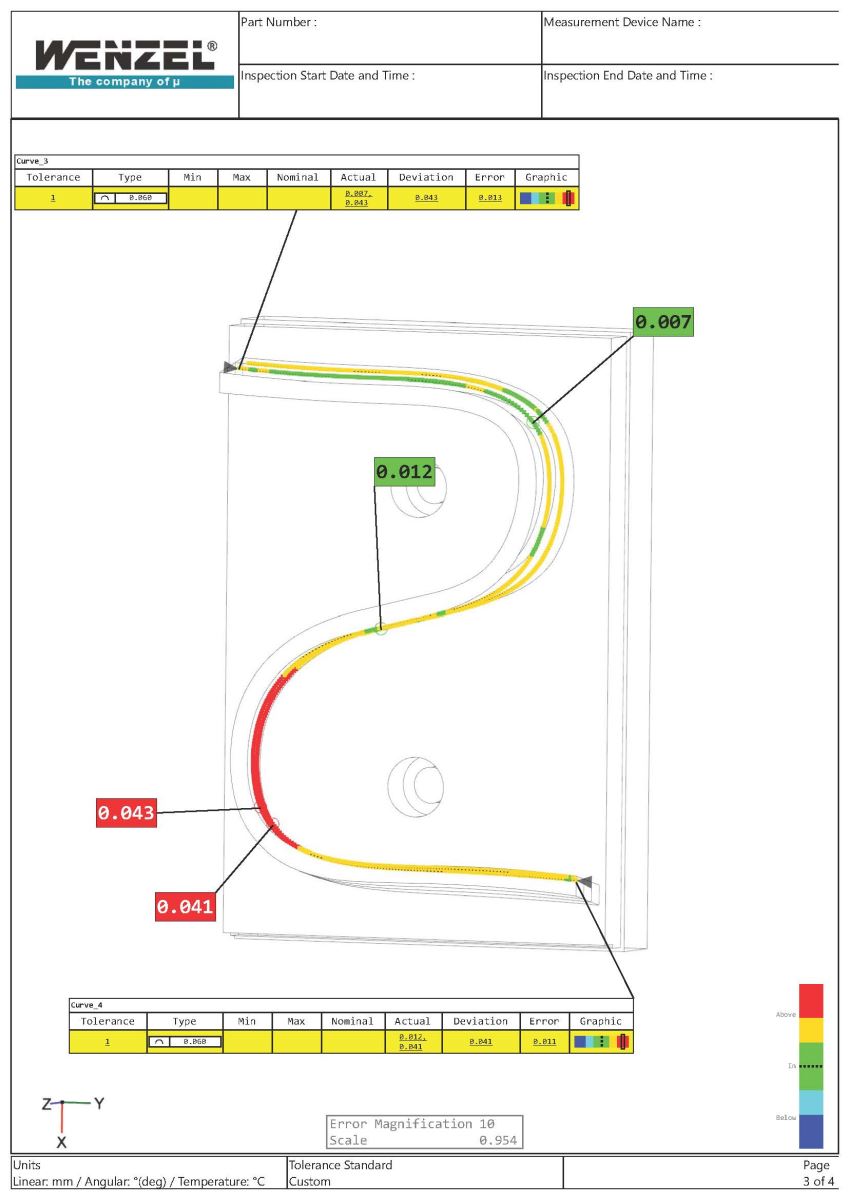

图2  S件背面两条型面曲线（Curve_3、Curve_4）的扫描偏差色谱图

四条曲线的实测结果汇总如下表所示：

表1  S件四条型面曲线线轮廓度实测结果汇总（公差带±0.030mm）

三、结语

一件S件，考的是五轴机床几何、伺服与联动的综合功力；而一份能把微米级偏差按位置、方向、量级讲清楚的测量报告，则考的是三坐标测量系统的硬实力。温泽三坐标测量机以花岗岩稳基与长期稳定的精度为底座，配合REVO五轴扫描测头的高速、密集、无死角跟随，为S件这类复杂动态试件提供了从“测得快”到“测得准”再到“读得懂”的完整闭环——让五轴机床的每一点精度提升，都有据可依、有图可查。
